Сильфонные компенсационные устройства
2СКУ.М и 2СКУ.М.С – тип сильфонных компенсационных устройств (СКУ), которые предназначены для трубопроводов горячего водоснабжения (далее ГВС) и теплосетей, а также водопроводов и паропроводов c условным давлением PN = 16 кгс/см2.
СКУ.М и СКУ.М.С изготавливаются по техническим условиям ИЯНШ.300260.033ТУ.
*Размещенная информация получена из общедоступных источников: http://www.kompensator.ru/
Артикул:

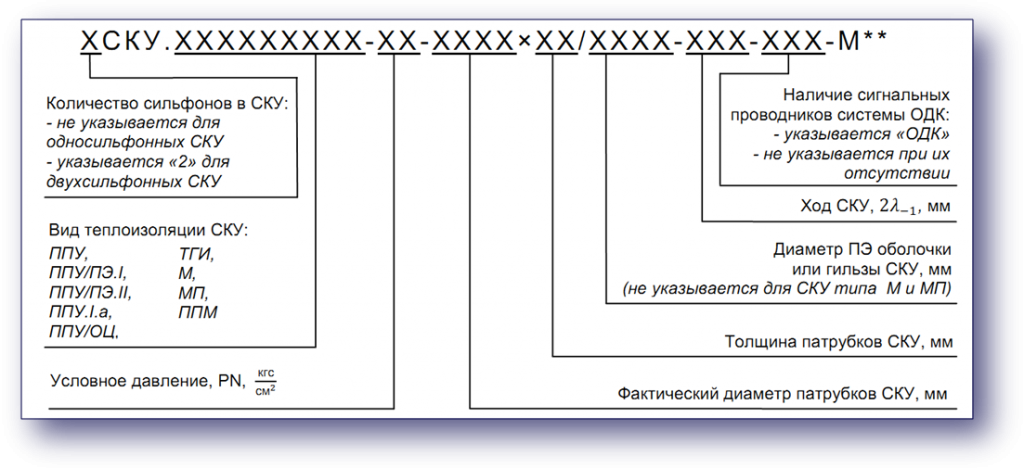

2СКУ. M PN
Описание
Сильфонные компенсационные устройства данного типа применяются для компенсации осевых температурных деформаций трубопроводов:
-при наземной прокладке;
-при подземной прокладке в тоннелях;
-проходных и непроходных каналах;
-тепловых камерах.
Поставляются без гидроизоляции и без заводской теплоизоляции патрубков, теплоизоляция наносится после монтажа. Теплоизоляционные материалы наносимые после монтажа: маты из минеральной и базальтовой ваты, скорлупы в пенополиуретановой (ППУ) изоляции и другие.
СКУ.М применяются при новом строительстве и ремонте стальных трубопроводов с индустриальной теплоизоляцией из автоклавного армопенобетона (АПБ).
Модификация СКУ.М.С разработана и специально предназначается для регионов с расчетной температурой наружного воздуха для проектирования отопления ниже минус 30ᴼС.

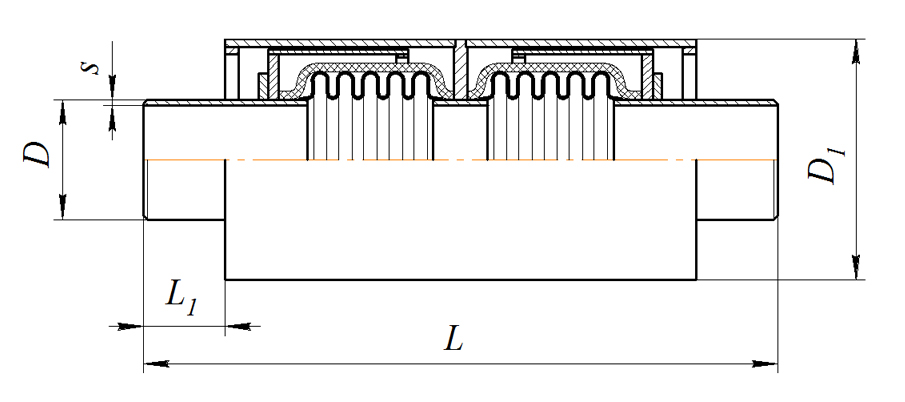

Конструкция СКУ.М предусматривает наличие:
-Внутренние направляющие опоры цилиндрической формы устанавливаются с обеих сторон от сильфона. Направляющие опоры телескопически перемещаются вместе с патрубками СКУ по внутренней поверхности кожуха (применяется толстостенный кожух), что придает конструкции СКУ достаточную жесткость и обеспечивает соосность сильфонов, их защиту от поперечных усилий и изгибающих моментов, возникающих при возможных прогибах теплопровода. Данное конструктивное решение исключает возможность заклинивания СКУ при действии боковых нагрузок и делает равнопрочным с основным трубопроводом. Технологические зазоры между внутренними направляющими опорами и кожухом гарантируют работоспособность СКУ при незначительной несоосности трубопровода во время монтажа;
-Толстостенный кожух защищает сильфон от механических повреждений, определяет направление перемещения цилиндрических направляющих опор СКУ. Кожух изготавливается из труб, применяемых для теплопроводов;
-Ограничители хода сильфона, одновременно исключающие возможность передачи крутящих моментов на сильфон;
-Антикоррозионное покрытие наносится на наружную поверхность сильфонов для защиты от появления коррозии;
-Сильфоны имеют дополнительную тепловую изоляцию.
-при наземной прокладке;
-при подземной прокладке в тоннелях;
-проходных и непроходных каналах;
-тепловых камерах.
Поставляются без гидроизоляции и без заводской теплоизоляции патрубков, теплоизоляция наносится после монтажа. Теплоизоляционные материалы наносимые после монтажа: маты из минеральной и базальтовой ваты, скорлупы в пенополиуретановой (ППУ) изоляции и другие.
СКУ.М применяются при новом строительстве и ремонте стальных трубопроводов с индустриальной теплоизоляцией из автоклавного армопенобетона (АПБ).
Модификация СКУ.М.С разработана и специально предназначается для регионов с расчетной температурой наружного воздуха для проектирования отопления ниже минус 30ᴼС.
Конструкция СКУ.М предусматривает наличие:
-Внутренние направляющие опоры цилиндрической формы устанавливаются с обеих сторон от сильфона. Направляющие опоры телескопически перемещаются вместе с патрубками СКУ по внутренней поверхности кожуха (применяется толстостенный кожух), что придает конструкции СКУ достаточную жесткость и обеспечивает соосность сильфонов, их защиту от поперечных усилий и изгибающих моментов, возникающих при возможных прогибах теплопровода. Данное конструктивное решение исключает возможность заклинивания СКУ при действии боковых нагрузок и делает равнопрочным с основным трубопроводом. Технологические зазоры между внутренними направляющими опорами и кожухом гарантируют работоспособность СКУ при незначительной несоосности трубопровода во время монтажа;
-Толстостенный кожух защищает сильфон от механических повреждений, определяет направление перемещения цилиндрических направляющих опор СКУ. Кожух изготавливается из труб, применяемых для теплопроводов;
-Ограничители хода сильфона, одновременно исключающие возможность передачи крутящих моментов на сильфон;
-Антикоррозионное покрытие наносится на наружную поверхность сильфонов для защиты от появления коррозии;
-Сильфоны имеют дополнительную тепловую изоляцию.
