Описание

Турбодетандер преобразовывает потенциальную энергию сжатого газа в электрическую. В настоящее время на ГРС природный газ редуцируется с примерно 5,5 МПа до значений 0,3-0,6 МПа и потенциальная энергия сжатого газа теряется безвозвратно.

ТДЭУ устанавливается в параллель нитке редуцирования (газа) на ГРС и вырабатывает электроэнергию за счет расширения сжатого газа в турбодетандерном агрегате (ТДА).

Энергетическая установка работает при входном давлении газа в ГРС от 0,6 МПа до 5,5 МПа, при этом давление газа на выходе из ТДА составляет от 0,3 МПа до 0,6 МПа.

Расход газа через ТДА – от 3000 до 5000 м3/ч.

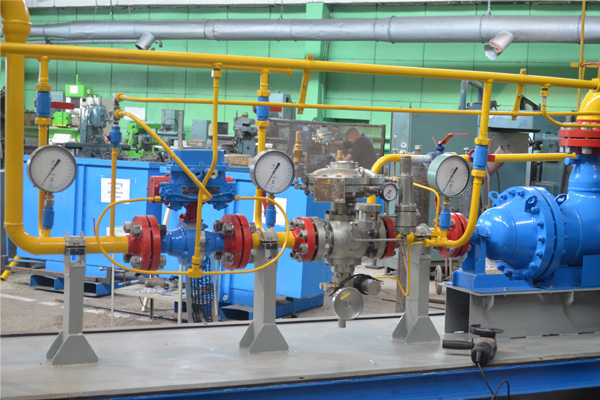

Модуль технологический

фильтр-сепаратор
фильтр осушитель газа
кран с пневмоэлектроприводом (на входе)
регулятор давления с предохранительно-запорным клапаном (ПЗК)
ТДА (генератор, сопловое колесо)
кран с пневмоэлектроприводом (на выходе)

Модуль электротехнический

силовой блок
блок защиты генератора
блок АВР
источник напряжения оперативного тока
коммутационная аппаратура
Изготовленная энергетическая установка ТДЭУ-5-230 прошла предварительные испытания и 1-й этап приемочных (заводских) испытаний на производственной площадке. В качестве рабочего тела при испытаниях использовался сжатый воздух
