ГДЕ ПРИМЕНЯЕТСЯ
• Строительные конструкции
• Объекты транспортной инфраструктуры
• Турбинное оборудование
• Стендовые испытанияя
• Сейсмомониторинг шахтных и горных выработок

КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения, g ±10

Разрешение, μg/√Гц 12,5

Диапазон длин волн, нм 1500-1600

ПРЕИМУЩЕСТВА
• пожаробезопасность и взрывобезопасность
• защищенность от воздействия электромагнитных полей;
• высокая чувствительность;
• надежность, воспроизводимость и широкий динамический диапазон измерений;
• малые габариты и вес;
• высокая коррозионная и радиационная стойкость;
• электроизоляционная прочность;
• значительное расстояние до места проведения измерений;
• малое время отклика;
• высокая защищенность информации от несанкционированного доступа;
• малые габариты и вес конструктивных элементов

КАК ЭТО РАБОТАЕТ

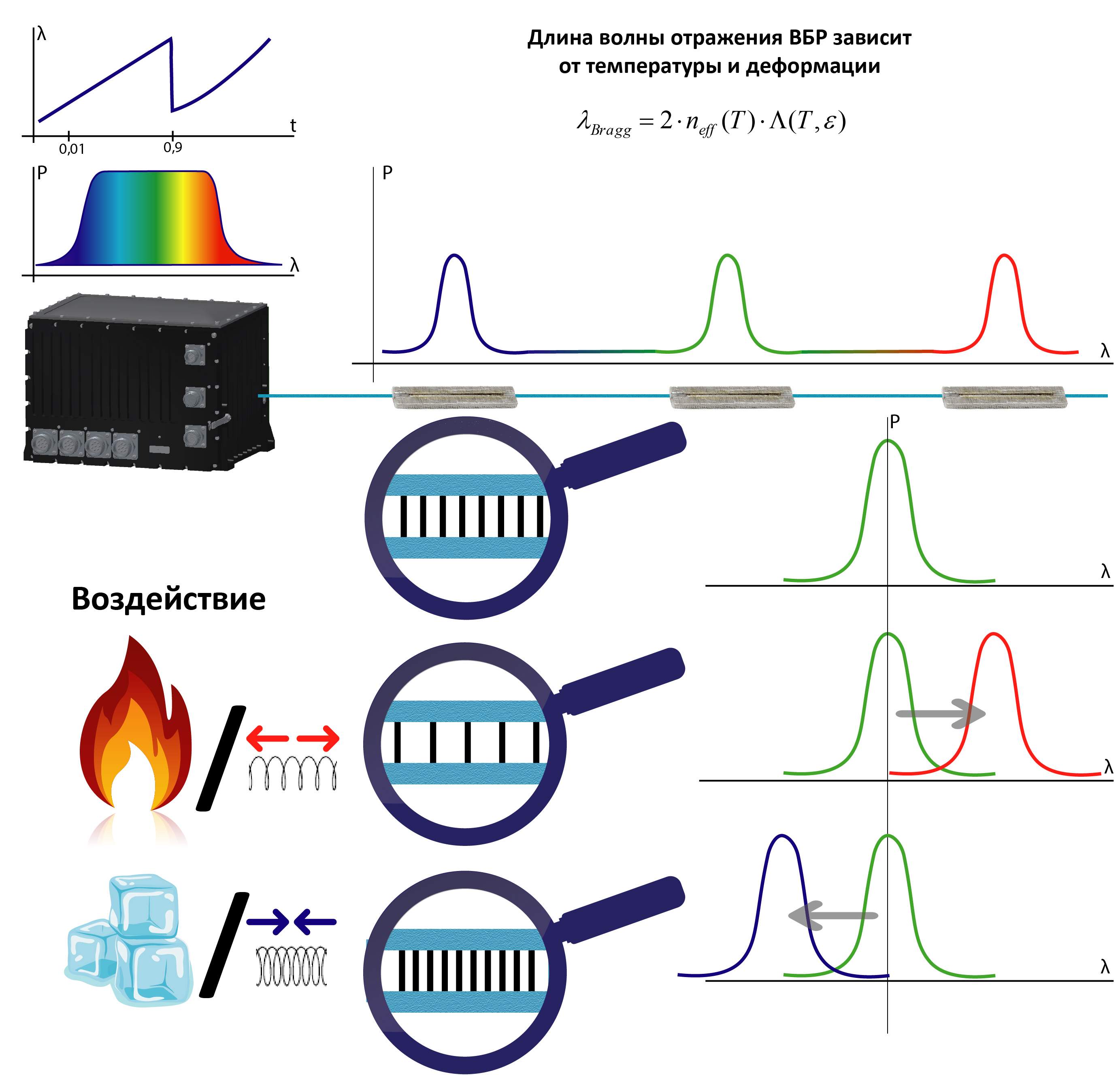

Чувствительный элемент точечных волоконно-оптических датчиков - волоконная брэгговская решетка (ВБР) - это периодическая структура, записанная в оптическом волокне, способная отражать узкий спектр длин волн.

Лазер, расположенный в анализаторе сигналов, посылает несколько длин волн 100 раз в секунду. ВБР отражает оптический спектр, который при внешнем воздействии сдвигается вправо или влево. По изменению длины волны датчика определяются характеристики внешнего воздействия на датчик.

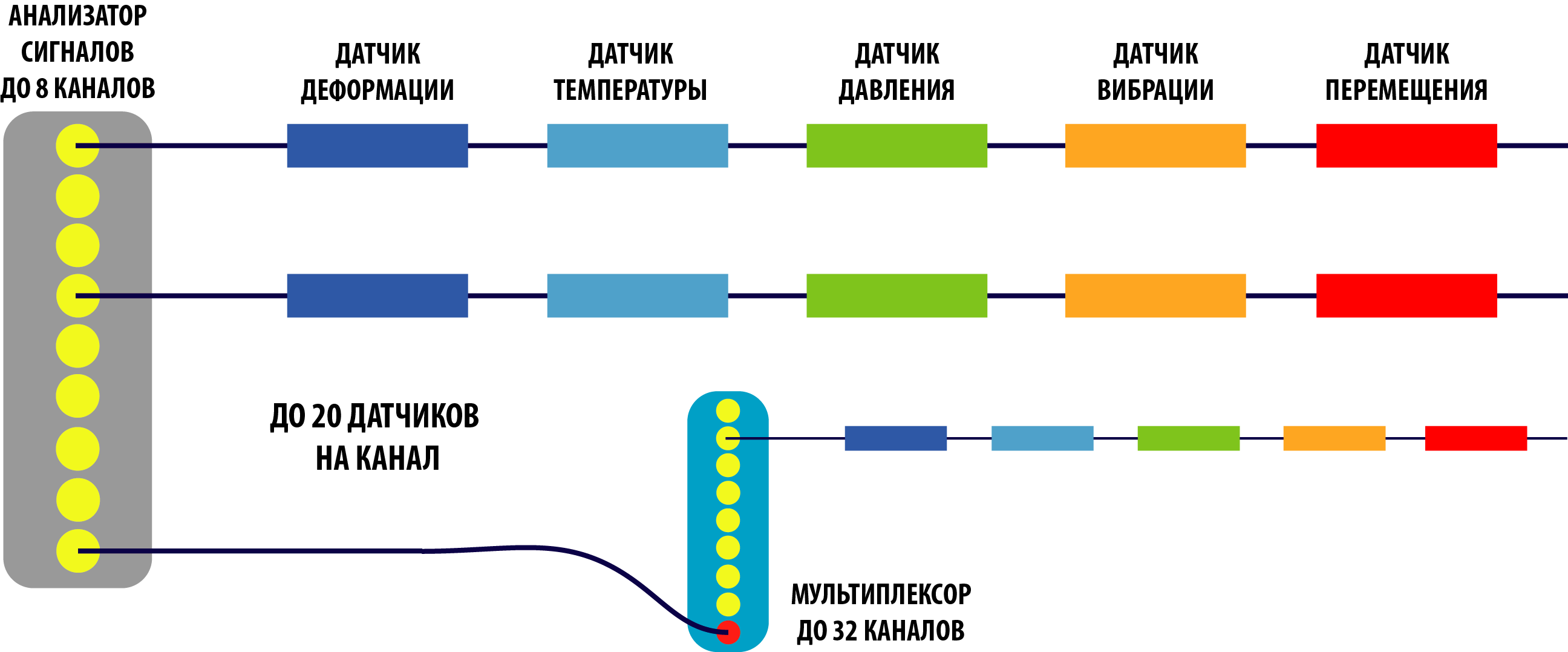

Датчики последовательно соединяются в линию. Один канал анализатора сигналов может опрашивать до 20 датчиков одновременно.

ЧТО ЕЩЕ НУЖНО ДЛЯ РАБОТЫ ДАТЧИКА
Для опроса датчиков используется волоконно-оптический анализатор сигналов, который может иметь до 16 каналов, в каждый канал можно завести до 20 датчиков. В масштабных системах мониторинга для увеличения количества опрашиваемых каналов могут применяться мультиплексоры.
