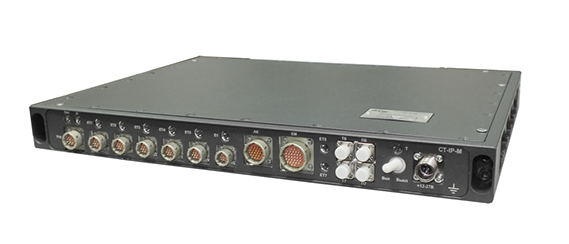

Оборудование связи СТ-IP-M-1.4
Оборудование связи «СТ-IP-М-1.4» является возимым вариантом исполнения стационарного Оборудования связи "СиТи-IP-M" и программно совместимо с ним, предназначено для работы в стационарных и подвижных объектах с возможностью организации телефонной проводной связи с двухпроводными телефонными аппаратами по стыку FxS, подключения к АТС по стыку Е1, двухпроводным аналоговым интерфейсам FXO, аналоговым интерфейсам E&M.
Артикул:
Поставщик:
АО "Сетевые Технологии"Описание
Для подключения изделия к сетям передачи данных имеются интерфейсы Ethernet (медные и оптические), С1И-ФЛ-БИ, Е1. Оборудование имеет 5 вариантов поставки, включает в себя маршрутизатор и SIP АТС. Управление изделием осуществляется по протоколу SNMP (версия 2), HTTP.
ФУНКЦИЯ УПРАВЛЯЕМОГО КОММУТАТОРА ЛВС:
служит для создания ЛВС с резервированием каналов, возможностью логического разбиения сетей на независимые сегменты c расширенными возможностями управления и диагностики.
Функции коммутатора ЛВС
Реализация протокола STP;
Обработка приоритетов пакетов по полю TOS и метке VLAN;
Разбиение на логические сегменты по номеру порта и метке VLAN;
Управление режимом работы портов (скорость, дуплекс, ограничение скорости передачи данных, закрепление за МАС-адресом) и функцией виртуального тестера кабеля;
Сбор статистики о работе портов и контроль над состоянием сетевых подключений;
Режим «озеркалирования» портов.
ФУНКЦИЯ IP-МАРШРУТИЗАТОРА:
обеспечивает поддержку статической и динамической маршрутизации, трансляции сетевых адресов и множественных маршрутов, позволяет строить сети сложной архитектуры с балансировкой нагрузки и резервированием каналов.
Поддержка до 12-ти физических направлений маршрутизации, до 32 собственных IP-адресов;
Поддержка маршрутизации от источника и множественных маршрутов;
Поддержка стыков Е1, Е3, RS-232, RS-485, С1-И в качестве направлений маршрутизации;
Поддержка динамической маршрутизации по протоколу OSPF;
Фильтрация IP-пакетов по полному набору критериев;
Трансляция сетевых адресов по технологиям NAT и PAT;
Поддержка приоритетов трафика по полю TOS и IP-адресу отправителя и получателя;
Сбор статистики по протоколам IP, TCP, UDP, ICMP и абонентам IP-сети.
ФУНКЦИЯ IP-АТС:
включает функции аналогового и цифрового шлюза, SIP-прокси сервера и клиента, кодирования речи для работы по низкоскоростным каналам, позволяет создавать распределенные виртуальные АТС практически любой емкости с выходом в сети общего пользования, обеспечивает доступ к услугам других поставщиков IP-телефонии.
Поддержка аналоговых двухпроводных линий (FXS) и аналоговых двухпроводных соединительных линий (FXO) — до 64 линий;
Поддержка потока Е1 с протоколами EDSS1 и R1,5- 1 цифровая линия;
Поддержка внешних SIP-абонентов — до 48 абонентов;
Одновременная поддержка режимов прокси-сервера и клиента SIP;
Эхокомпенсация, эхоподавление;
Автоматическое определение пилот-тона, трансляция факса/модема в режиме G.711;
До 24 одновременных сессий кодирования речи кодеками G.729, ACELP 4.8;
Полнодоступная маршрутизация вызовов;
Поддержка режимов удержания, переадресации, конференцсвязи, мгновенного (hot line) и задержанного(warm line) вызова без набора номера, группового вызова;
Поддержка RADIUS аутентификации и авторизации.
Легко интегрируется в построенные сети, расширяя их функциональность. Автоматическая диагностика модулей, подключенных устройств и линий связи, простота обслуживания облегчают его эксплуатацию.
УПРАВЛЕНИЕ:
Поддержка интерфейса RS-232, протоколов SNMP v.2, HTTP;
Разрешение/запрещение управления по физическим портам;
Разрешение/запрещение управления по IP-адресам;
Поддержка RADIUS аутентификации и авторизации;
Поддержка протокола FTP для передачи файлов статистики и обновления ПО.
ИНТЕРФЕЙСЫ
Ethernet 10Base-T/100Base-TX с наличием питания в разъеме – 5 шт ;
Ethernet 100Base-FХ/100Base-LX10 – 2 шт.;
шлюза Е1 – для подключения к АТС – 1 шт.;
E&M тип V – для подключения к учрежденческой АТС – до 6 шт.;
FXO – для подключения к АТС – до 24 шт.;
FXS – для подключения телефонного аппарата – до 24 шт.;
WAN Е1 – для подключения к сетям ПД – 4 шт.;
С1И-ФЛ-БИ – для подключения к сетям ПД – 2 шт.;
RS-232С – технологический – до 2 шт.
Питание – бортсеть 12..27В.
Масса изделия - не более 8 кг.
Группа эксплуатации 1.4.1.
