Управляемый прерыватель тока УПТ-03М по Общероссийскому классификатору продукции (ОК 005-93) относится к подгруппе продукции – 34 3560, к.ч. 4, «Комплектные устройства для управления и защиты от коррозии подземных сооружений и коммуникаций», код А-ОКП – 34 3560 1001, к.ч. 10. Прерыватель тока УПТ-03М разработан совместно с специалистами ДОАО «Электрогаз» ОАО «Газпром» для применения на газопроводах ОАО «Газпром».

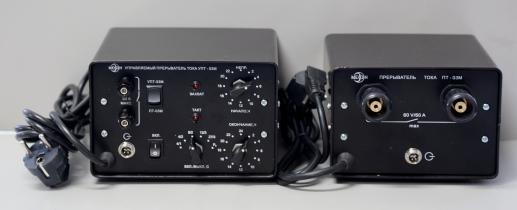

Прибор УПТ-03М содержит GPS – приемник с выносной миниатюрной активной антенной, микропроцессор, осуществляющий функции обработки GPS-информации и управления, а также силовые реле. Прерыватель тока ПТ-03М содержит мощный электромагнитный пускатель с элементами искрогашения и защиты от эл. дуги. В качестве клемм в приборе ПТ-03М применены 100А клеммы.

Синхронизация прерывателя УПТ-03М обеспечивается встроенным GPS-приемником следующим образом. Глобальная система позиционирования GPS образует орбитальную группу из 24 космических спутников, расположенных в трех плоскостях и развернутых по долготе относительно друг друга на 120 градусов. В каждой плоскости находится 8 космических аппаратов, равномерно размещенных на орбите. Принятое орбитальное построение позволяет создать на поверхности земли непрерывное радионавигационное поле, в каждой точке которого обеспечивается одновременная видимость нескольких спутников, что и позволяет GPS-приемнику с высокой точностью определять координаты местоположения и точное время. Синхронизация прерывателей УПТ-03М осуществляется в конце последней секунды каждой минуты GPS-часов, которые соответствуют мировому времени. Разница между началом такта синхронизации двух или более приборов, расположенных в разных точках планеты, не превышает 1 мкс. Одновременно с синхронизацией определяется точное значение суточного времени, что позволяет осуществлять режим отключения прерывания (напр. в ночное время). В случае пропадания GSP сигнала (после синхронизации), синхронизация приборов осуществляется от внутренного таймера без ухудшения точностных параметров переключения. В случае отключения питания, восстановление синхронизация приборов осуществляется автоматически в течении 5 минут после подачи питания. Выходная мощность коммутации: 60А/60В – на выходных клеммах ПТ-03М; 30А/30В – на выходных клеммах УПТ-03М; 0,1А/15В – на выходных гнездах «Синхронизация». Интервалы коммутации (вкл. / выкл.): 4с/1с; 4с/2с; 8с/2с; 12с/3с; 27с/3с. Время захвата GPS-сигнала не более 5 мин.

Технические характеристики:
Мощность, потребляемая от сети 220 В, не более 15 Вт.
Выходная мощность коммутации: 60А/60В – на выходных клеммах ПТ-03М; 30А/30В – на выходных клеммах УПТ-03М.
Интервал коммутации (вкл/выкл, с) 4/1, 4/2, 8/2, 12/3, 27/3 и p* - по заявке пользователя.
Время захвата GPS – приемника и начало прерывания с момента включения не более 5 минут.
Точность синхронизации не хуже 1 мкс.
Количество часовых поясов (для режима ограниченной работы в течении суток) – 16 (с 0-го по 15-ый, заводская установка 4-й часовой пояс).
Питание от сети (220+22) В, (50+1) Гц.
Габаритные размеры УПТ-03М не более 175х170х120 мм, масса не более 1,7 кг.
Габаритные размеры ПТ-03М не более 185х150х125 мм, масс не более 2,0 кг.
Особенности комплекта прерывателя УПТ-03М:
Применение в прерывателе УПТ-03М специального силового 30 А реле с повышенной защитой от возникновения электрической дуги, позволяет во многих случаях использовать прерыватель самостоятельно без подключения силового блока ПТ-03М;
Применение дополнительных коммутационных элементов позволило осуществить раздельное управление силовыми реле в обоих блоках комплекта и полную гальваническую развязка цепей управления прерывателя УПТ-03М от цепей синхронизации прерывателя ПТ-03М, что обеспечивает предельную помехозащищенность в работе приборов.
