Описание

Применение
Предназначен для бесконтактного измерения уровня жидких, вязких и сыпучих сред, в том числе взрывоопасных, в технологических и товарных резервуарах (цистернах, силосах, танках) и преобразования измеренного значения уровня в цифровой кодированный сигнал при учётно-расчётных и технологических операциях.

Применяется в современных системах АСУТП, РСУ, ПАЗ на объектах химической, нефтехимической, фармацевтической и пищевой промышленности, в машиностроении, судостроении и других отраслях.

Основные объекты эксплуатации: АЗС, АГЗС, МАЗС, КАЗС, нефтебазы, хранилища газа, ГНС, НПЗ, системы автоматизации пищевой и химической промышленности, коммунальной сферы и т. п.

Особенности
бесконтактное измерение
малая масса и компактные габариты
демонтаж корпуса (при необходимости) без разгерметизации резервуара
возможность применения под различные диаметры условного прохода и высоты монтажного патрубка (люка) резервуара (в исполнении с волноводным удлинителем)
простое применение, ввод в эксплуатацию и обслуживание
температура контролируемой среды ограничена только температурой на установочном фланце внутри резервуара, от минус 50 до плюс 100 °С
защищённость от помех, обусловленных конструкцией резервуара
простая интеграция в различные системы телематики
антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
взрывобезопасное исполнение
транзитное подключение
непрерывная самодиагностика
большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)

Описание
По принципу работы уровнемер является радиоволновым частотным дальномером с непрерывной частотной модуляцией излучаемой частоты.

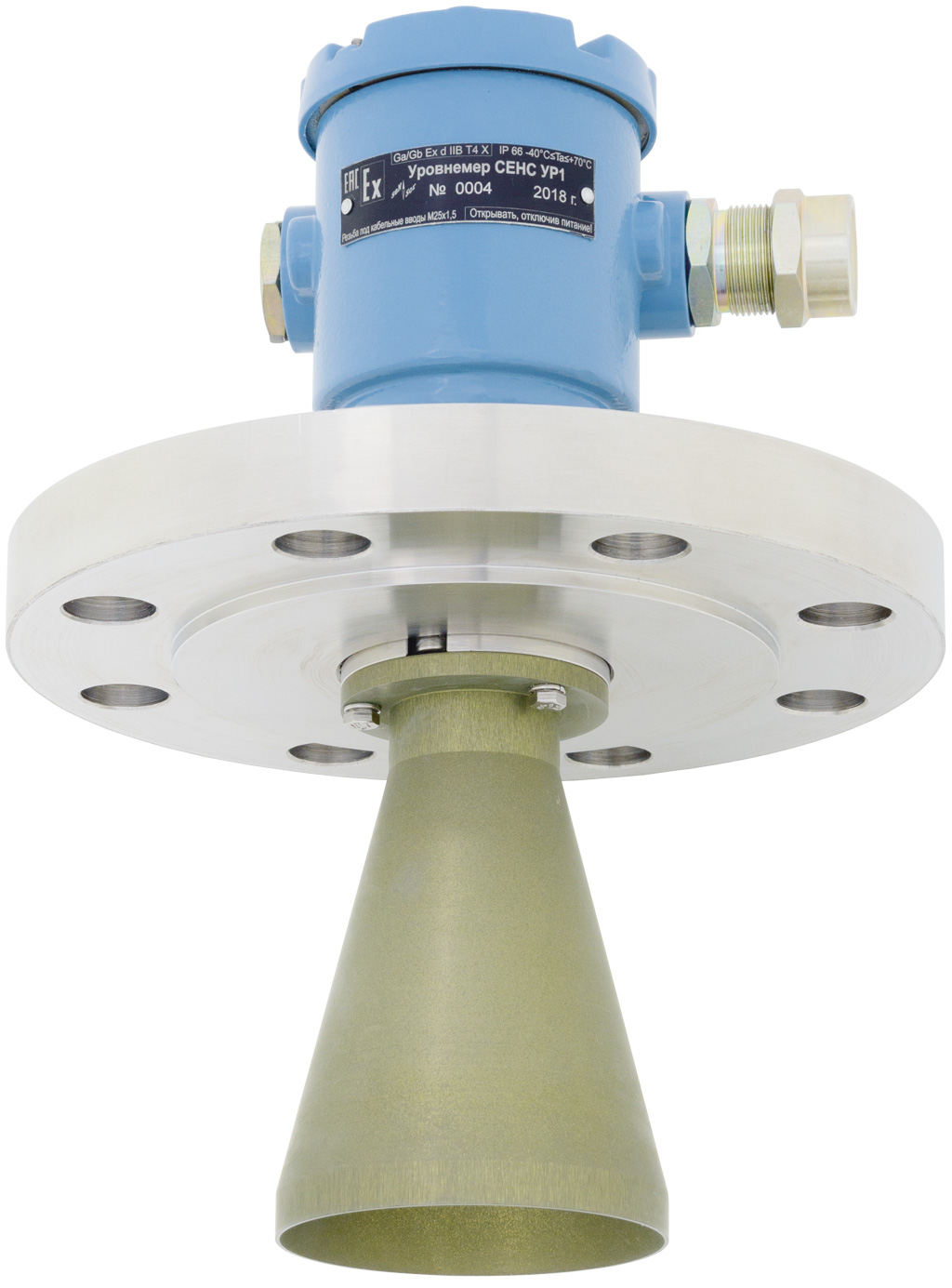

Состоит из корпуса и антенно-волноводной системы (далее по тексту – АВС), смонтированной на устройстве крепления. Корпус и АВС соединены между собой разъёмным резьбовым соединением.

Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.

Устройство крепления к резервуару изготавливается в соответствии с пожеланиями заказчика.

АВС предназначена для формирования направленного излучения радиоволн высокой частоты (измерительного луча).

Уровнемер излучает радиоволны в направлении поверхности контролируемой среды, и принимает отражённый от неё сигнал, вычисляя расстояние до поверхности среды. Уровень среды определяется относительно базовой высоты установки уровнемера в резервуаре (от его дна до плоскости фланца).

Для оптимального выбора комплектации предлагаем воспользоваться технической консультацией по применению.

Подробные технические характеристики
Рабочий диапазон измерений, м от 0,8 до 20
Допускаемая основная погрешность измерений уровня, мм ±4
Дискретность измерений уровня, мм 0,5
Количество измерений в секунду, не менее 1
Время установления рабочего режима, мин, не более 2
Параметры контролируемой среды: температура установочного фланца внутри резервуара, °C от -50 до +100
давление, МПа, не более 2,5
относительная диэлектрическая проницаемость Ɛ, не менее 1,8
Климатическое исполнение по ГОСТ 15150 УХЛ1
Температура эксплуатации, хранения, транспортирования, °С от -40 до +70
Степень защиты по ГОСТ 14254 (IEC 60529) IP66
Маркировка взрывозащиты Ga/Gb Ex d IIB T4 X; без взрывозащиты – в общепромышленном исполнении
Протяжённость линии питания, связи, м, не более 1500 (СЕНС); 1200 (RS-485)
Напряжение питания (допустимое), В от 8 до 36 (DC)
Потребляемая мощность, Вт, не более 2,5
Средняя наработка на отказ, ч, не менее 100 000
Масса, кг от 6 (зависит от варианта исполнения)
Назначенный срок службы, лет 15
