Описание

Применение
Предназначен для измерения и контроля параметров жидких сред, в том числе взрывоопасных, при учётно-расчётных и технологических операциях.

Применяется в современных системах коммерче- ского учета нефтепродуктов, системах АСУТП, РСУ, ПАЗ на объектах химической, нефтехимической, фармацевтической и пищевой промышленности, в машиностроении и судостроении.

Основные объекты эксплуатации: АЗС, АГЗС, МАЗС, КАЗС, нефтебазы, хранилища газа, ГНС, НПЗ и т. п.

Особенности
передаёт обработанные значения измеренных параметров
простая интеграция в различные системы телематики
антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
взрывобезопасное исполнение
инверсное исполнение для монтажа в дно резервуара
простое применение и ввод в эксплуатацию
транзитное подключение
транспортное исполнение для передвижных резервуаров, включая морские и речные суда
химостойкое исполнение для химически-активных жидкостей
непрерывная самодиагностика
большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)

Описание

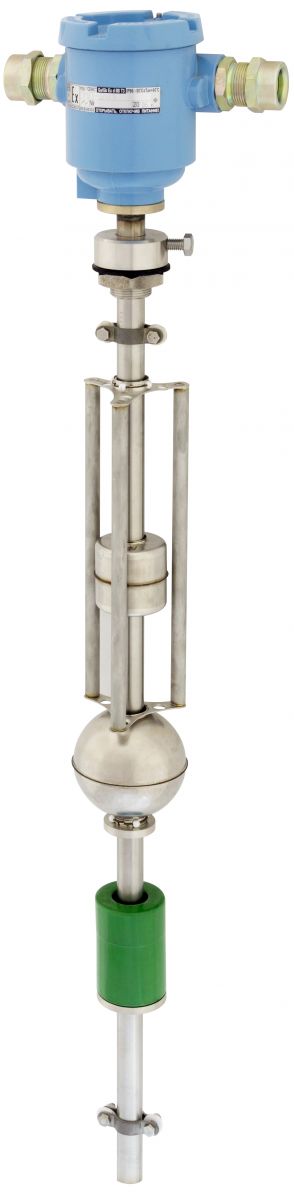

Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний зажим заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съемную крышку.

Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.

В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлен чувствительный элемент с датчиками температуры (до восьми). Поплавки (не более трёх) свободно перемещаются по направляющей. Для химически агрессивных сред защитная оболочка направляющей и поплавки изготавливаются из PVDF, фторопласта.

Измерение уровня жидкости основано на эффекте магнитострикции. Через звукопровод из магнитострикционного материала пропускается импульс тока, создающий вокруг звукопровода магнитное поле. В месте расположения поплавка с магнитом, возникает импульс упругой деформации. Уровень жидкости определяется интервалом времени распространения импульса. Многоточечное измерение температуры осуществляется интегральными датчиками. Измерение плотности осуществляется с помощью дополнительного поплавка, глубина погружения которого относительно поплавка уровня зависит от плотности жидкости.

Объем жидкости автоматически определяется по градуировочной таблице или формулам (для резервуаров простых геометрических форм), хранящимся в памяти уровнемера.

Измерение массы нефтепродуктов и сжиженных углеводородных газов осуществляется по аттестованным методикам.

Подробные технические характеристики
Номер в Госреестре средств измерений 24715-14
Измеряемые (вычисляемые) параметры среды
уровень жидкости, м
уровень раздела сред (уровень подтоварной жидкости), м
температура жидкости средняя, °C
процентное заполнение объёма резервуара, %
объём жидкости, м³
масса продукта, т
плотность жидкости, г/см³
объём основного продукта (объём жидкости над разделом сред), м³
температура паровой фазы СУГ, °C
масса паровой фазы, т
масса жидкой фазы, т
температура в каждой точке измерения (до восьми точек), °C
Длина направляющей, мм от 500 до 6 000
от 500 до 3 000 (вариант без ВНЗ1))
от 500 до 2 500 (транспортний вариант)
от 500 до 5 000 (химостойкий вариант)
от 500 до 2 000 (инверсный вариант)
Допускаемая основная погрешность измерений уровня, мм ±1
Диапазон измерения температуры контролируемой среды, °C от -50 до +60
Пределы допускаемой абсолютной погрешности измерений температуры, °C ±0,5 (в диапазоне от -40 до +60 °C)
±1 (в диапазоне от -50 до -40 °C)
Диапазон измерений плотности, кг/м³ от 500 до 1 500
Допускаемая абсолютная погрешность измерений плотности, кг/м³ ±1 (для нефтепродуктов)
±2,5 (для СУГ)
Параметры контролируемой среды: температура, °C от -50 до +60 2)
давление, МПа, не более 2,5 3)
плотность, кг/м³ от 450 до 1 500
Верхняя / нижняя неизмеряемые зоны, мм, не менее 15 / 25
Пределы относительной погрешности измерения массы нефтепродуктов и сжиженных углеводородных газов, % ±0,65 (в диапазоне от 0 до 120 т)
±0,5 (в диапазоне от 120 т и выше)
Измерение уровня раздела сред во всём диапазоне измерений
Число контрольных (контролируемых) значений параметров среды (уровень, температура, плотность, объём, масса и пр.) 8
Климатическое исполнение по ГОСТ 15150 УХЛ1
Температура эксплуатации, хранения, транспортирования, °С от -50 до +60
Степень защиты по ГОСТ 14254 IP66
Маркировка взрывозащиты Ga/Gb Ex db IIB T3
Протяжённость линии питания, связи, м, не более 1500 (СЕНС)
1200 (RS-485)
Напряжение питания (Un), В от 4 до 15 (СЕНС)
от 6 до 50 (RS-485)
Потребляемая мощность, мВт, не более 100 (СЕНС)
400 (RS-485)
Масса без учёта типа крепления, кг, не более 10
Средний срок службы, лет 15

Примечания.
1) ВНЗ - верхняя неизмеряемая зона.

2) При условии отсутствия замерзания контролируемой среды.

3) Конкретное значение определяется типом используемых устройства крепления и поплавков
